Описание
Raspberry Pi Compute Module 4 I/O PoE 4G Board (20535) — это базовая плата промышленного класса устройств IoT, разработанная для Raspberry Pi Compute Module 4. Она имеет функции связи, включая глобальную сотовую сеть 5G/4G/3G/2G и функцию Ether. Плата содержит различные изолированные промышленные интерфейсы, такие как CAN, RS485, RS232, ADC и GPIO, что делает ее идеальным выбором для различных промышленных приложений IoT. В сравнении с версией для CM3, эта версия обеспечивает более высокую производительность обработки.
Основные особенности:
Совместима с вычислительным модулем Raspberry Pi 4
Слот M.2 для подключения отдельного коммуникационного модуля с поддержкой сети 5G/4G/3G/2G
Порт Ethernet 10/100M/1000M с автосогласованием, с включенным PoE
USB HUB, позволяет подключать больше USB-устройств
USB TO UART, для последовательной отладки
Предоставляет различные промышленные изолированные интерфейсы: CAN, RS485, RS232, ADC, GPIO, RTC
Несколько портов, связанных с видео, таких как HDMI, DSI, CSI
Светодиодные индикаторы для контроля рабочего состояния
Технические характеристики:
Разъем CM4 SOCKET. Подходит для всех вариантов Compute Module 4
Коммуникация:
Разъем Gigabit Ethernet RJ45, интегрирующий схему PoE, совместимую с 802.3af (5 В/2,5 А)
M.2 B KEY, поддерживающий модуль 5G/4G
Слот для SIM-карты, поддерживает стандартную SIM-карту для связи 5G/4G/3G/2G
Разъемы. Изолированный RS485, изолированный RS232, PCIe Gen 2 x1, I2C, ADC, GPIO
USB-порт. Два USB 2.0 типа A
ДИСПЛЕЙ. Два порта дисплея MIPI DSI (15-контактный разъем FPC 1,0 мм)
КАМЕРА: Два порта камеры MIPI CSI-2 (15-контактный разъем 1.0 мм FPC)
ВИДЕО. Два порта HDMI, поддержка вывода 4K 30 кадров в секунду
RTC. Часы реального времени с батарейным отсеком и возможностью пробуждения Compute Module 4
Хранилище. Разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC)
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ с регулируемой скоростью вращения, вход 5 В/12 В
ПИТАНИЕ. 7V ~ 36V
ГАБАРИТНЫЕ РАЗМЕРЫ. 160 × 114 мм
Интерфейсы (M.2/CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485):

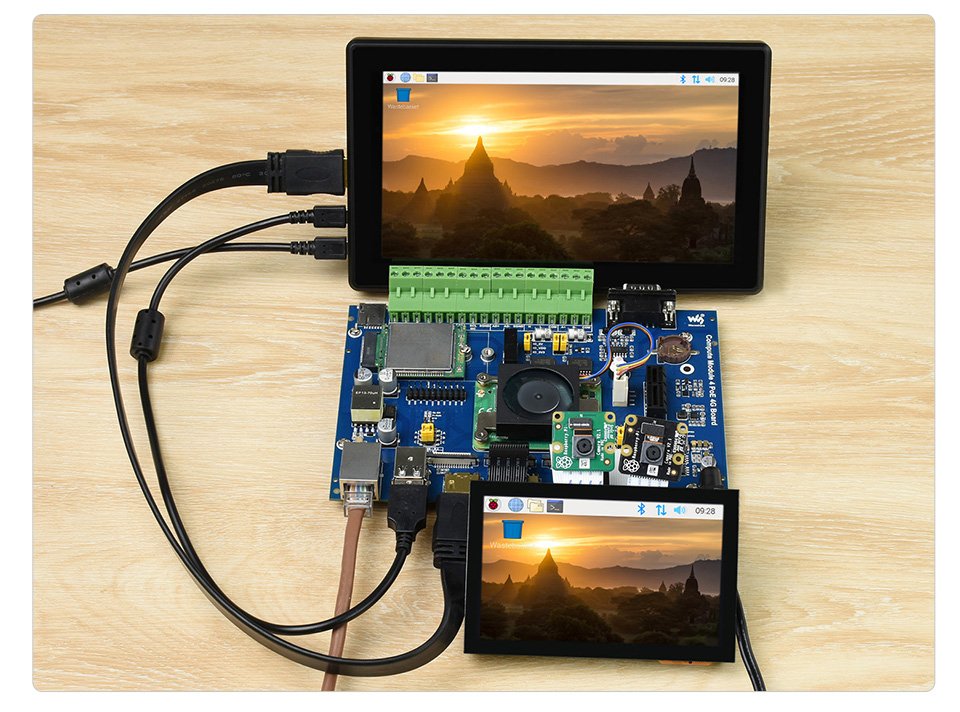

Пример использования:

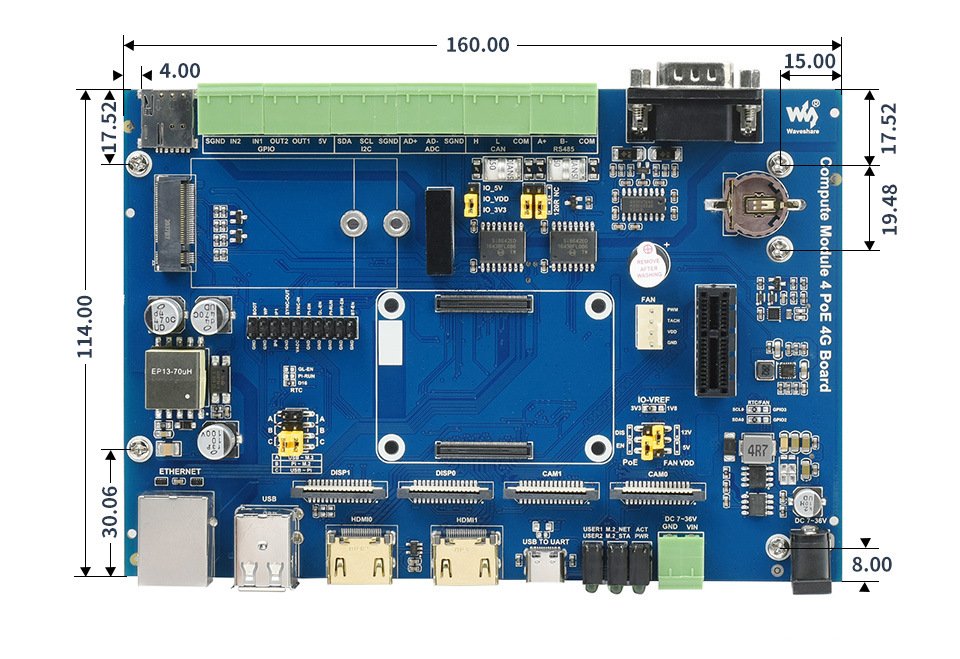

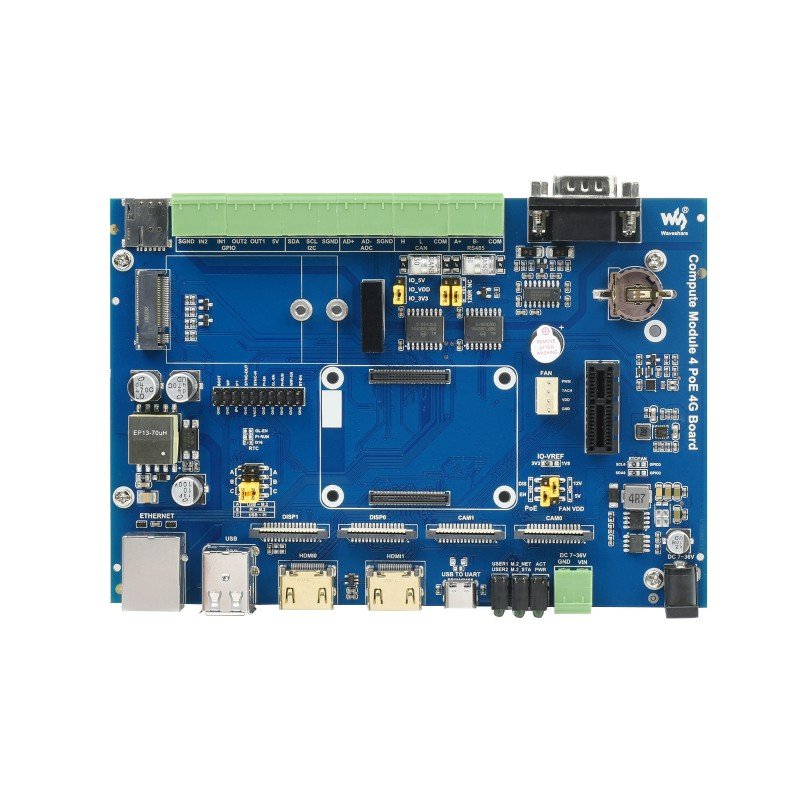

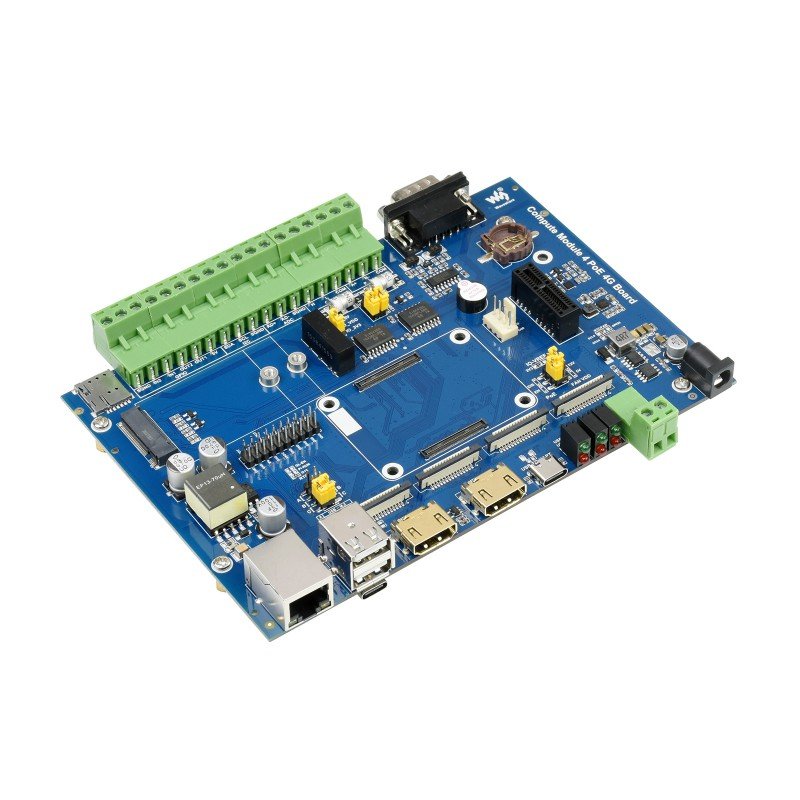

Элементы платы:

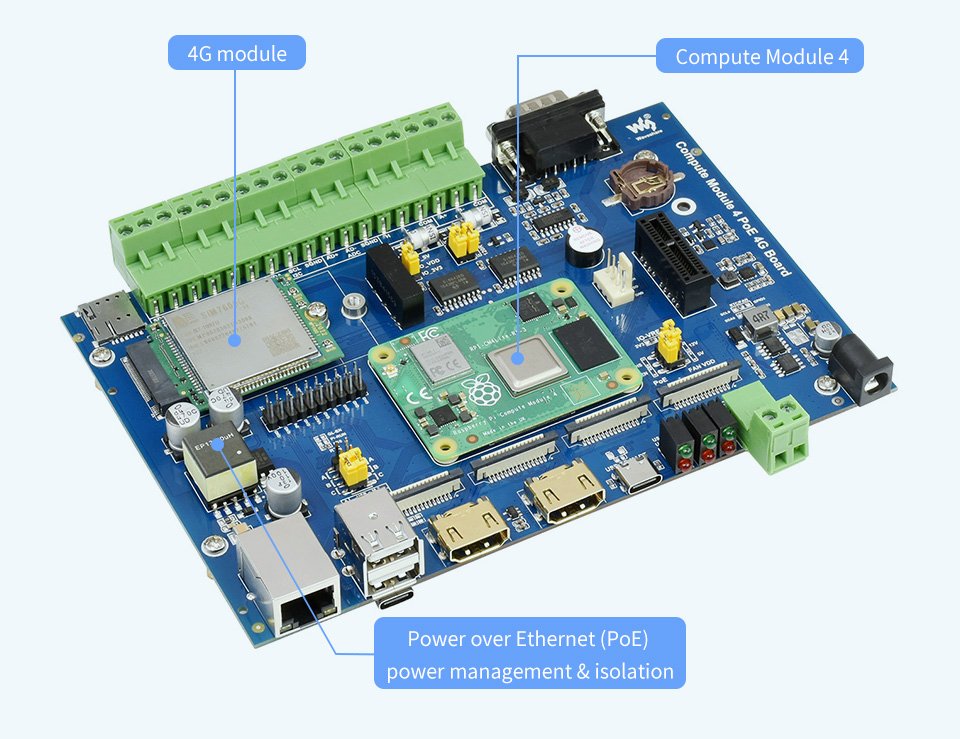

- Разъем Compute Module 4 для подключения Raspberry Pi Compute Module 4
- Вход питания. Широкодиапазонный источник питания 7-36 В
- Индикатор состояния CM4
красный: индикатор питания Raspberry Pi
зеленый: индикатор рабочего состояния Raspberry Pi - Индикатор состояния M.2
красный: индикатор включен
зеленый: индикатор рабочего состояния - Пользовательский светодиодный индикатор удобен для тестирования выхода ввода/вывода или мониторинга состояния выполнения программы
- USB TO UART для последовательной отладки
- HDMI. два порта HDMI, поддержка двойного вывода 4K 30 кадров в секунду
- USB 2.0. два порта USB 2.0, для подключения USB-устройств
- RJ45 Gigabit Ethernet. Порт Gigabit Ethernet 10/100/1000 Мбит/с с автосогласованием, с функциями PoE Power Over Ethernet
- Слот M.2 для подключения модуля связи 5G/4G
- Слот для SIM-карты поддерживает стандартную SIM-карту для связи 4G/3G/2G
- Держатель батареи реального времени RTC поддерживает тип батареи CR1220
- Разъем PCIe Gen 2×1
- Разъем вентилятора для подключения охлаждающего вентилятора позволяет регулировать и измерять скорость.
- Зуммер
- DISP. два порта дисплея MIPI DSI
- САМ. два порта камеры MIPI CSI
- Изолированный GPIO позволяет управлять/обнаруживать устройства через GPIO
- Изолированный I2C позволяет управлять/считывать устройства через I2C
- Изолированный дифференциальный вход АЦП
- Изолированный интерфейс CAN
- Изолированный интерфейс RS485
- Изолированный интерфейс RS232

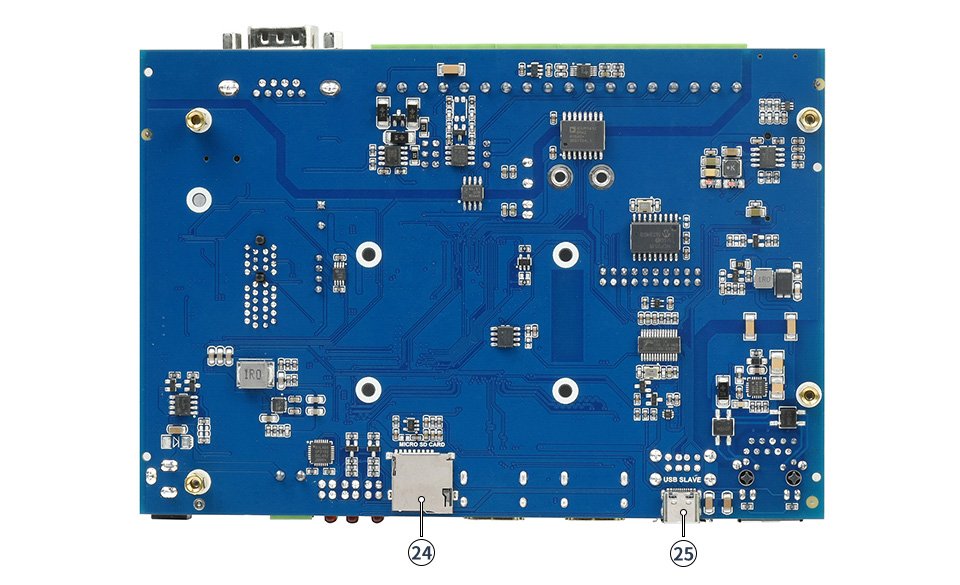

- Слот для карты MicroSD (нижняя сторона). Вставьте карту Micro SD с предварительно записанной системой, чтобы запустить Compute Module 4 Lite
- Порт программирования USB-C (нижняя сторона) позволяет записывать образ системы в вычислительный модуль с вариантом eMMC
Габаритные размеры: 160мм х 114мм
Вес: 0.158 кг
В комплекте поставки:
Плата Compute Module 4 PoE 4G Board x1
